Danh mục sản phẩm

Sản phẩm bán chạy

THÉP HỘP 200mm x 200mm x 10mm x 12000mm MÁC S355J2-N

CÔNG TY THÉP NAM Á CHUYÊN CUNG CẤP: THÉP HỘP 200mm x 200mm x 10mm x 12000mm MÁC S355J2-N...

49 Lượt xem

Xem chi tiết

THÉP HỘP S355J2-N 200mm x 200mm x 10mm x 12000mm

CÔNG TY THÉP NAM Á CHUYÊN CUNG CẤP: THÉP HỘP S355J2-N 200mm x 200mm x 10mm x 12000mm,...

38 Lượt xem

Xem chi tiết

THÉP HỘP S355JR 200mm x 200mm x 10mm x 12000mm

CÔNG TY THÉP NAM Á CHUYÊN CUNG CẤP: THÉP HỘP S355JR 200mm x 200mm x 10mm x 12000mm,...

36 Lượt xem

Xem chi tiết

Tin tức mới

Thép tấm 65Mn, Tấm 65G

Thép đàn hồi 65Mn, Thép tấm cán nóng 65Mn(65G), tấm cán nóng 65Mn(65G), Thép tấm cán nguội 65Mn(65G), Thép tấm cán nguội 65Mn(65G) tiêu chuẩn YB/T5058-2005, THÉP TẤM 65GE, THÉP TẤM 65G, THÉP TẤM 65MN, THÉP TẤM 65R, THÉP TẤM 65MG, Thép đàn hồi 65Mn/ C65/ S65C, Thép tấm cuộn 65Mn, Thép đàn hồi 65Mn được đặt sản xuất trực tiếp từ nhà máy của Trung Quốc. Chúng tôi luôn đảm bảo cung cấp cho khách hàng những sản phẩm chất lượng kèm mức giá cạnh tranh nhất.

Công Ty Thép Nam Á nhận sản xuất thép đàn hồi 65Mn theo kích thước, quy cách khách hàng yêu cầu. Qúy khách hàng có nhu cầu nhập vật tư liên hệ chúng tôi tư vấn & báo giá: Hotline/zalo: 0912 186 345
Tiêu chuẩn khác nhau của thép 65Mn: GB 65Mn/ JIS S65C/ ASTM C60E...

Kích thước của thép đàn hồi 65Mn:

Thép sợi đàn hồi 65Mn:
Đường kính: Φ 0.9mm ~ 25mm
Thép đai cuộn đàn hồi 65Mn cán nguội:
Độ dày: 0.1mm – 3mm
Chiều rộng: 7mm – 300mm
Thép thanh/ tấm đàn hồi cán nóng:
Độ dày: 2.0mm – 9.0 mm
Chiều rộng: 25mm – 1270mm
Chiều dài: 1000mm-6000mm

Đặc tính của thép đàn hồi 65Mn: Thép đàn hồi 65Mn.. là loại thép có thành phần cacbon nằm trong khoảng 0.5 – 0.7%, sau đó tôi và ram trung bình có giới hạn độ đàn hồi cao.
Công dụng của thép đàn hồi:

Thép đàn hồi 65Mn, S65C, C65... được ứng dụng rộng rãi như:
Chế tạo các linh kiện có tính đàn hồi như dao, lưỡi dao công nghiệp, đục, linh kiện khóa, dây xích công nghiệp ...
Dùng trong lắp đặt phụ tùng ô tô, các cơ sở sản xuất – chế tạo nhíp ô tô...

0912.186.345 Gọi Hotline Đặt Hàng Ngay

Danh mục: Thép tấm nhập khẩu

Giới thiệu sản phẩm

Thép tấm 65Mn là thép tấm lò xo được sản xuất theo tiêu chuẩn GB của Trung Quốc. Độ bền kéo, độ cứng, độ đàn hồi thì cao hơn thép 65#, nhưng có điểm yếu là nhạy cảm với nhiệt độ cao, dễ dàng sản sinh ra hiện tượng nứt, đứt và giòn. Thép ủ thì tốt cho tính hàn, tạo hình lạnh cho nhựa thì thấp, tính hàn.

Thép 65Mn là thép tấm hàm lượng carbon cao được sử dụng trong sản xuất lò xo phẳng tiết diện nhỏ, lò xo tròn, đồng hồ, vv Nó cũng có thể được sử dụng để sản xuất vòng lò xo, lò xo van, giảm xóc, lau sậy và lò xo phanh.

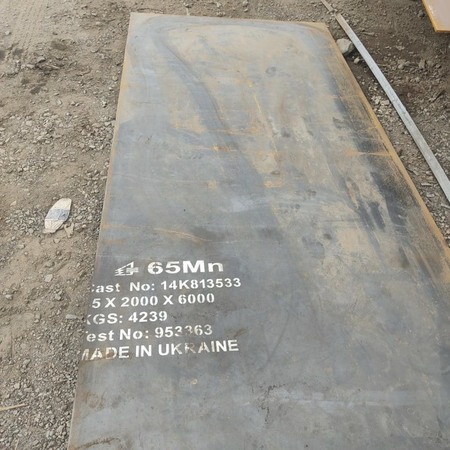

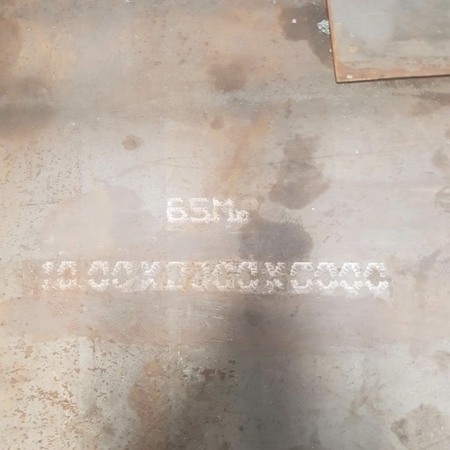

Thép tấm 65Mn, Tấm 65G

THÀNH PHẦN HÓA HỌC

	Thành phần nguyên tố %
Mác thép	C	Si	Mn	P (≤)	S (≤)	Cr (≤)	Ni (≤)	Cu (≤)
65Mn	0.62-0.70	0.17-0.37	0.90-1.20	0.030	0.030	0.25	0.35	0.25

TÍNH CHẤT CƠ LÝ THÉP TẤM 65Mn


Mức thép	Độ bền kéo	Giới hạn chảy	Độ dãn dài	Giảm diện tích	Brinell Hardness ≤
65Mn	980 MPa	≥785MPa	≥8.0	≥30	302 HBW

Mác thép tương đương

	Thành phần hóa học %
Mác thép	C	Si	Mn	P (≤)	S (≤)	Cr	Ni (≤)	Cu (≤)	Mo	V
65Mn	0.62-0.70	0.17-0.37	0.90-1.20	0.030	0.030	≤ 0.25	0.35	0.25	–	–
1065	0.60-0.70		0.60-0.90	0.040	0.050	–	–	(0.20)	–	–
1075	0.70-0.80		0.40-0.70	0.040	0.050	–	–	(0.20)	–	–
1095	0.90-1.03		0.30-0.50	0.040	0.050	–	–	(0.20)	–	–
5160	0.56-0.61	0.15-0.35	0.75-1.00	0.035	0.040	0.70-0.90	–	(0.30)	–	–
SK5	0.80-0.90	0.10-0.35	0.10-0.50	0.030	0.030	0.30	0.25	0.25	–	–
8Cr13Mov	0.70-0.80	1.00	1.00	0.040	0.030	13.00-14.50	0.60		0.10-0.30	0.10-0.25

Nhiệt luyện

Luyện thép tại nhiệt độ: 830±20 °C (làm lạnh trong dầu)

Nhiệt độ ram: 540±50 °C

Tiến trình ủ thép: ủ thép tại nhiệt độ 860 ± 10 °C, giữ nhiệt 45-60 phút, làm lạnh trong lò 750 ± 10 °C, cách nhiệt 3-3.5h, sau đó làm lạnh trong lò tới 650-660 °C, và sau đó làm nguội ra khỏi lò hoặc đưa vào hố cách nhiệt làm lạnh chậm.

Thép tấm chống mài mòn 65G

Thép tấm chống mài mon 65G được sử dụng chủ yếu trong công nghệ sản xuất băng chuyền trong nhà máy xi măng, nhà máy điện cũng như chế tạo thiết bị cơ khí như gàu múc, xe tải…

THÉP TẤM 65G

Mác thép	65G ( 65Г )
Mác thép thay thế	70, У8А, 70Г, 60С2А, 9ХС, 50ХФА, 60С2, 55С2
Định danh	Thép kết cấu lò xo

Thành phần hóa học thép tấm 65G(65Г )

	C	Si	Mn	P max	S max	Cr max	Cu max	Ni max
Thép tấm 65G	0.62-0.7	0.17-0.37	0.9-1.2	0.035	0.035	0.25	0.2	0.25

Nhiệt độ chính tại những điểm trọng yếu 65G (65Г ).

Ac1 = 721 , Ac3(Acm) = 745 , Ar3(Arcm) = 720 , Ar1 = 670 , Mn = 270

Tính chất cơ lý tại nhiệt độ Т=20oС cho thép tấm 65G (65Г)

Phân loại	Độ bền kéo	Giới hạn chảy	Độ dãn dài	Giảm diện tích	KCU	Nhiệt luyện
	MPa	MPa	%	%	kJ / m2
Thép cán GOST 14959-79	980	785	8	30
Thép kiến GOST 1577-93	740		12
Cán lạnh GOST 2283-79	740-1180
Thép ủ, GOST 2283-79	640-740		10-15
Độ cứng brinell 65G ( 65Г ) (không nhiệt luyện) , GOST 14959	HB 10 -1 = 285 MPa
Độ cứng brinell thép 65G ( 65Г ) (nhiệt luyện) cán nóng GOST 14959-79	HB 10 -1 = 241 MPa
Độ cứng brinell thép 65G ( 65Г ) (ủ) , tấm kiện GOST 1577-93	HB 10 -1 = 229 MPa

Tính chất cơ lý thép tấm 65G (65Г)

Tính hàn	Không sử dụng
Cuộn cán :	ảnh hưởng yếu
Giòn cường lục	ảnh hưởng

Tính chất vật lý thép 65G (65Г )

T	E 10– 5	a 10 6	l	r	C	R 10 9
Grade	MPa	1/Grade	Watt/(m·Grade)	kg/m3	J/(kg·Grade)	Ohm·m
20	2.15		37	7850
100	2.13	11.8	36	7830	490
200	2.07	12.6	35	7800	510
300	2	13.2	34		525
400	1.8	13.6	32	7730	560
500	1.7	14.1	31		575
600	1.54	14.6	30		590
700	1.36	14.5	29		625
800	1.28	11.8	28		705
T	E 10– 5	a 10 6	l	r	C	R 10 9

Mác thép tương đương : 65G( 65T )

Mỹ	Đức	Anh	Trung Quốc	Bulgary	Ba lan
		BS	GB	BN	PN
1066 1566 G15660	66MN4 cK67	080A67	65MN	65G	65G

Dạng cung ứng của thép 65G (65Г)

Định danh tính chất cơ lý
sв	– Tensile strength , [MPa]
sT	– Yield stress, [MPa]
d5	– Độ dãn dài cụ thể tại điểm đứt gãy , [ % ]
y	– Giảm diện tích , [ % ]
KCU	– Thử nghiệm va đập , [ kJ / m2]
HB	– Brinell hardness , [MPa]

TÍNH CHẤT CƠ LÝ
T	– Thử nghiệm nhiệt , [Grade]
E	– Young modulus , [MPa]
a	– Hệ số mở rộng tuyến tính (phạm vi )20o – T ) , [1/Grade]
l	– Hệ số điều kiện nhiệt , [Watt/(m·Grade)]
r	– Density , [kg/m3]
C	– Nhiệt dung riêng ( range 20o – T ), [J/(kg·Grade)]
R	– Điện trở kháng , [Ohm·m]

Khả năng hàn:
Không giới hạn	-quá trình hàn được thực hiện mà không cần làm nóng hoặc giá nhiệt
Hàn có giới hạn	– hàn có thể được nung nóng lên đến cấp 100-120 và quá trình đốt nóng tiếp theo
Hàn cứng	– đạt được chất lượng hàn cần các hoạt động bổ sung: gia nhiệt đến 200-300 lớp; sự nóng lên của ia ủ
