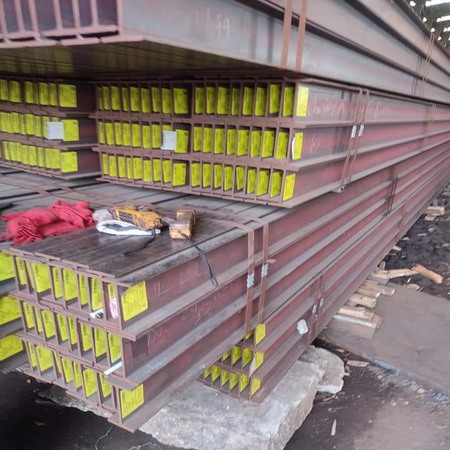

THÉP HÌNH I - H 692X300

I.Tiêu chuẩn thép hình chữ H

Mác thép cho chúng ta biết tiêu chuẩn để sản xuất nên sản phẩm này là gì? Nơi sản xuất sản phẩm ra sao. Hiện tại có khá nhiều mac thép tương ứng với từng quốc gia khác nhau. Dưới đây là các mác thép tương ứng:

a/ Mác thép của Nga: CT0, CT3 , … theo tiêu chuẩn : GOST 380-88.

b/ Mác thép của Nhật:

Theo tiêu chuẩn: JIS G3101, G3106… SB410, 3010, G4051, G3114-04, G3115, G3136, G3125, SS540. SMA490(A.B.C), SMA570, SM400(A.B.C), SM490(A.B.C), SM520(B.C), SN400(A.B.C), SPAH.

c/ Mác thép của Trung Quốc:

Theo tiêu chuẩn: SS400, Q235A, Q235B, Q235C, Q235D, Q245R/Q345R…. Q345B 15X , 20X,..AS40/45/50/60/70. AR400/AR500.

d/ Mác thép của Mỹ: A36,…

Theo tiêu chuẩn : A570 GrA, A570 GrD, A572 Gr42/50,… ASTM/ASME SA/A36, AH32/AH36, ASTM A283/285.

e/ Theo châu âu (EN)

Theo tiêu chuẩn: S275JR/S275J0/S275J2 S355JR/S355J0/S355J2/S355K2/S235NL, St37-2, ST52-3

II./ Thông số thép hình chữ H

• Chiều cao thân H:  100 – 900 mm
• Chiều rộng cánh B: 50 – 400 mm
• Chiều dài L:  6000 – 12000 mm

• Quy cách thép hình i

  Như phần trên chúng ta đã nói, để đảm bảo việc đáp ứng được tốt nhất những nhu cầu và mục đích sử dụng của người tiêu dùng hiện nay. Thì thép hình chữ I được sản xuất và cung cấp ra thị trường những sản phẩm vô cùng đa dạng với đầy đủ các kích thước khác nhau

  Chính vì vậy, ngay sau đây sẽ tổng hợp kích thước phổ biến của thép hình I được sử dụng nhiều nhất hiện nay

  H (mm)	B (mm)	t1 (mm)	t2 (mm)	L (m)	W (kg/m)
  100	55	4.5	6.5	6	9.46
  120	64	4.8	6.5	6	11.5
  150	75	5	7	12	14,0
  194	150	6	9	6/12	30.6
  198	99	4.5	7	6/12	18,2
  200	100	5,5	8	6/12	21,3
  248	124	5	8	6/12	25.7
  250	125	6	9	12	29,6
  298	149	5.5	8	12	32,0
  300	150	6,5	9	12	36,7
  346	174	6	9	12	41,4
  350	175	7	11	12	49,6
  396	199	7	11	12	56,6
  400	200	8	13	12	66,0
  446	199	8	13	12	66,2
  450	200	9	14	12	76,0
  482	300	11	15	12	111,0
  496	199	9	14	12	79,5
  500	200	10	16	12	89,6
  500	300	11	18	12	128,0
  588	300	12	20	12	147,0
  596	199	10	15	12	94,6
  600	200	11	17	12	106,0
  600	300	12	20	12	151,0
  700	300	13	24	12	185,0
  800	300	14	26	12	210
  900	300	16	28	12	243



  III. Bảng tra thép hình chữ I với khối lượng tiêu chuẩn

  Với các khối lượng đạt chuẩn, thép hình I sẽ giúp đảm bảo tốt nhất về chất lượng công trình của bạn. Và với kích thước khác nhau thì đương nhiên trọng lượng của chúng cũng sẽ khác nhau.

  Do đó, để lựa chọn được loại vật liệu phù hợp nhất cho công trình của mình. Thì việc đầu tiên là bạn nên tìm hiểu và ước tính thép xây dựng cần thiết. Chính vì vậy, ngay sau đây sẽ là bảng tra khối lượng thép hình I tương ứng với các kích thước tiêu chuẩn nhất

  STT	Tên sản phẩm	Độ dài (m)	Trọng lượng (kg)
  1	I 100 x 55 x 4.5 x 7.2 TN	6	55
  2	I 120 x 64 x 4.8 x 7.3 TN	6	62
  3	I 150 x 75 x 5 x 7 SNG-JIS G3101	12	168
  4	I175 x 90 x 5.0 x 8.0 Kr-JIS G3101	12	218,4
  5	I 194 x 150 x 6 x 9 Chn-JIS G3101	12	367,2
  6	I198 x 99 x 4,5 x 7 Chn-JIS G3101	12	218,4
  7	I 200 x 100 x 5.5 x 8 GB/T11263-1998	12	260,4
  8	I 250 x 125 x 6 x 9 Chn – JIS G3101	12	355,2
  9	I 248 x 124 x 5 x 8 Chn-JIS G3101	12	308,4
  10	I 298 x 149 x 5.5 x 8 Chn-JIS G3101	12	384
  11	I 300 x 150 x 6.5 x 9 Chn-JIS G3101	12	440,4
  12	I 346 x 174 x 6 x 9 Chn-JIS G3101	12	496,8
  13	I 350 x 175 x 7 x 11 Chn-JIS G3101	12	595,2
  14	I 396 x 199 x 7 x 11 Chn-JIS G3101	12	679,2
  15	I 400 x 200 x 8 x 13 Chn-JIS G3101	12	792
  16	I 450 x 200 x 9 x14 Chn-JIS G3101	12	912
  17	I 496 x 199 x 9 x 14 Chn-JIS G3101	12	954
  18	I 500 x 200 x 10 x 16 Chn-JIS G3101	12	1.075
  19	I 596 x 199 x 10 x 15 Chn-JIS G3101	12	1.135
  20	I 600 x 200 x 11 x 17 Chn-JIS G3101	12	1.272
  21	I 900 x 300 x 16 x 26 SNG-JIS G3101	12	2.880,01
  22	Ia 300 x150 x10x16 cầu trục	12	786
  23	Ia 250 x 116 x 8 x 12 cầu trục	12	457,2
  24	I 180 x 90 x 5.1 x 8 Kr-JIS G3101	12	220,8
  25	I 446 x 199 x 8 x 12 SNG-JIS G3101	12	794,4
  26	I200 x 100 x 5.5 x 8 JIS G3101 SS400	12	255,6
  27	I 700 x 300 x 13 x 24 Chn	12	2.220,01
